Notausschalter

Ein Notausschalter dient zum schnellen Abschalten der Energie- und Medienversorgung in naturwissenschaftlichen Unterrichtsräumen.

• sofortiges Abschalten von elektrischen Anlagen im Unterricht
• gleichzeitiges Abschalten von Gas- und Wasserversorgung
• Schutz von Schülern und Lehrkräften bei Gefahr
• Verhinderung von Unfällen während Experimenten

• manuelles Betätigen unterbricht den Steuerstromkreis
• Schülerarbeitsplätze werden spannungsfrei geschaltet
• Gas- und Wasserzufuhr werden über Magnetventile abgeschaltet (sofern vorhanden)
• alle gefährlichen Energiequellen werden abgeschaltet
• die Abluft (z. B. Laborabzug) bleibt in Betrieb
• Wiedereinschaltung nur durch Lehrkraft möglich

• Not-Aus-Taster (rot / gelb)
• Steuerung (z. B. Siemens LOGO)
• Schütz
• Magnetventil Gas
• Magnetventil Wasser
• Steuerstromkreis

• Chemieräume
• Physikräume
• Biologieräume
• naturwissenschaftliche Fachräume (NW-Räume)
• Vorbereitungsräume

• Notausschalter ohne Funktion
• Siemens LOGO defekt
• Schütz defekt
• keine Steuerspannung vorhanden
• Magnetventil Gas schaltet nicht
• Magnetventil Wasser schaltet nicht
• unklare oder fehlende Beschriftung

🟢 Betriebsfähig (keine Mängel):

• Unterrichtsraum:
  • 2 Fluchtwege vorhanden
  • je Fluchtweg 1 Notausschalter vorhanden
• Vorbereitungsraum:
  • mindestens 1 Notausschalter vorhanden
  • an Fluchtweg angeordnet
• Notausschalter von allen Arbeitsbereichen schnell erreichbar
• elektrische Abschaltung funktioniert
• Gasabschaltung funktioniert (sofern vorhanden)
• Wasserabschaltung funktioniert (sofern vorhanden)
• Abluft (Laborabzug) bleibt in Betrieb
• gefährliche Verbraucher sind abgeschaltet

🟡 Bedingt betriebsfähig (Einschränkungen vorhanden):

• Unterrichtsraum:
  • nur 1 Notausschalter vorhanden
• Notausschalter nicht von allen Bereichen gut erreichbar
• ungünstige Position (z. B. nur im Lehrerbereich)
• Beschriftung unklar oder fehlt teilweise
• eine Abschaltfunktion eingeschränkt (z. B. Gas oder Wasser)

🔴 Nicht betriebsfähig (sicherheitsrelevante Mängel):

• keine Abschaltwirkung vorhanden
• Notausschalter ohne Funktion
• Notausschalter im Gefahrenfall nicht erreichbar
• elektrische Abschaltung ohne Funktion
• Gasabschaltung ohne Funktion (sofern vorhanden)
• Wasserabschaltung ohne Funktion (sofern vorhanden)
• Siemens LOGO ohne Funktion
• Schütz schaltet nicht ab
• keine Steuerspannung vorhanden
• Abluft wird durch Not-Aus abgeschaltet
• gefährliche Verbraucher bleiben aktiv

ℹ️ Hinweis:

• Der Notausschalter wird über Prüfprotokolle in smapOne erfasst

• Elektroprüfung:
  • Standardprüfung im Raum
  • beinhaltet die Prüfung der Abschaltfunktion

• Notausschalterprüfung:
  • zusätzliche Prüfung (je nach Kundenanforderung)
  • detaillierte Prüfung der Not-Aus-Funktion

⚠️ Gefahr:

• bei Ausfall der Abschaltung besteht erhebliche Gefährdung für Schüler und Lehrkräfte
• Energie- und Medienversorgung kann im Notfall nicht gestoppt werden
• Abschaltung der Abluft kann zur Anreicherung gefährlicher Stoffe führen

ℹ️ Hinweis:

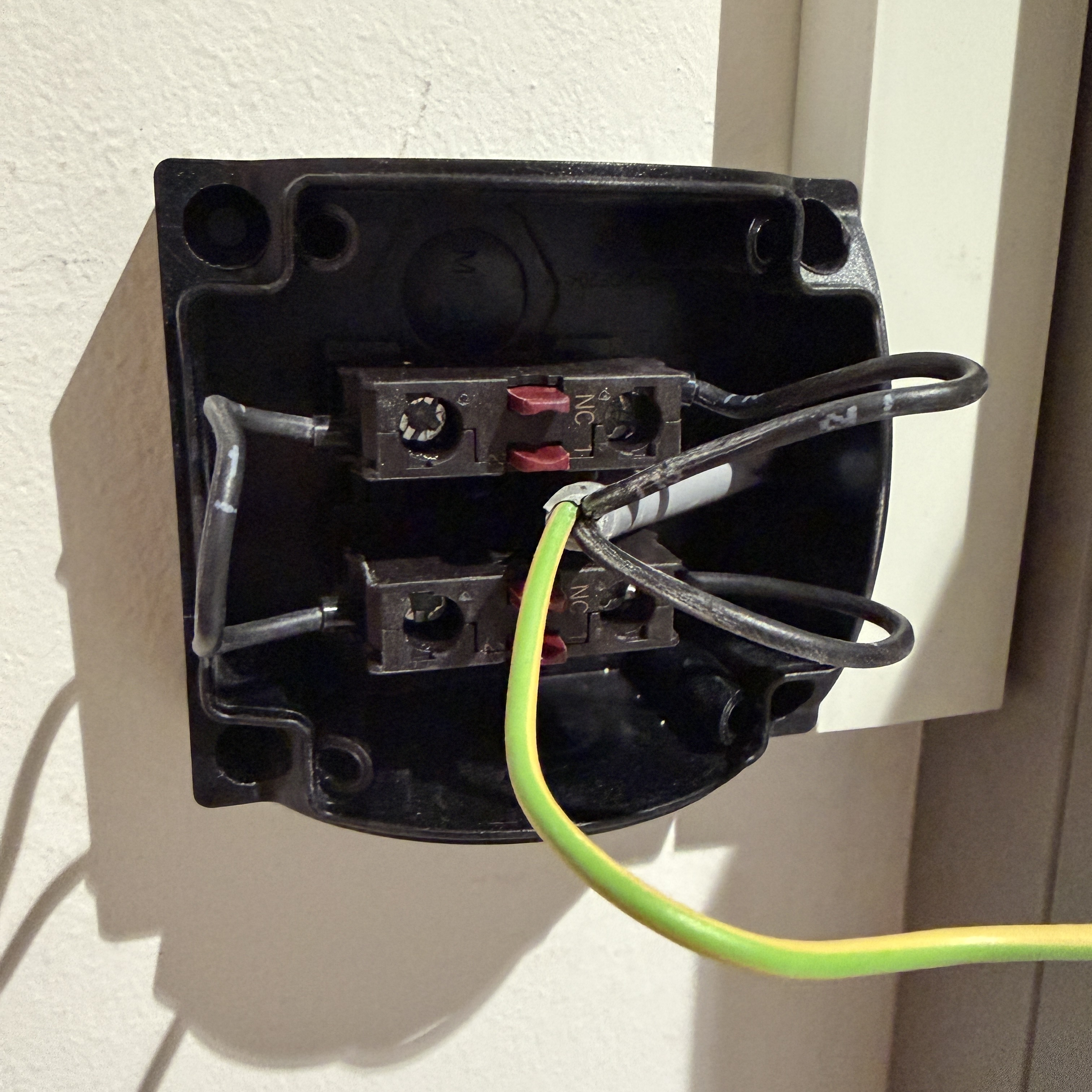

• Notausschalter sind mit zwangsöffnenden Kontakten auszuführen
• in der Praxis werden zwei Öffnerkontakte in Reihe verwendet (Redundanz)
• fällt ein Kontakt aus, bleibt die Abschaltfunktion erhalten
• entspricht dem Stand der Technik in sicherheitsrelevanten Anlagen
• Abluftanlagen dürfen nicht über den Notausschalter abgeschaltet werden
• alle gefährlichen Verbraucher müssen abgeschaltet werden

• Siemens LOGO
• Schütz
• Magnetventil Gas
• Magnetventil Wasser
